Les connecteurs SMA sont aujourd’hui omniprésents dans le matériel radio. Pour un serrage parfait, l’idéal est d’utiliser une clé dynamométrique, qui permet d’appliquer le couple de serrage recommandé sans risque de endommager le connecteur.
Serrage manuel et alternatives pratiques

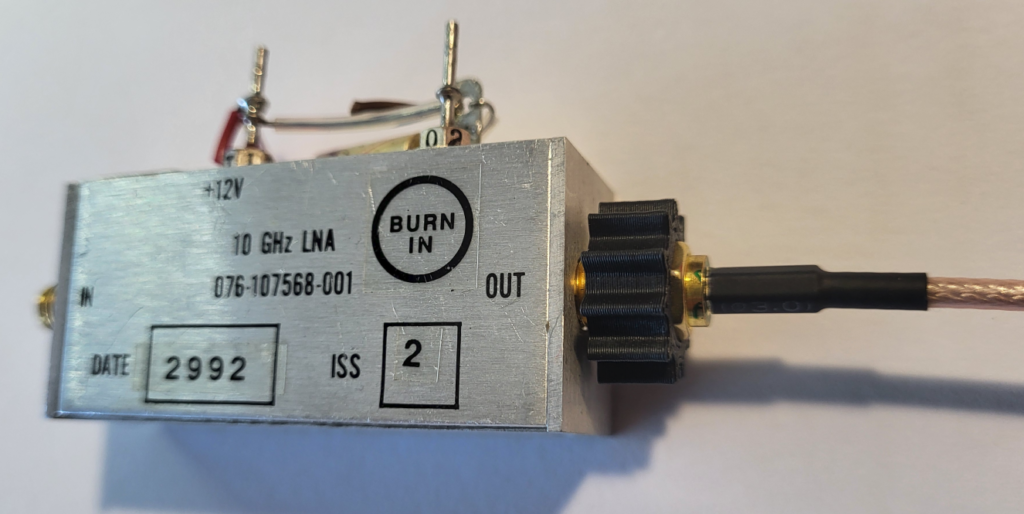

Dans la plupart des cas, un serrage à la main suffit. Cependant, leur petite taille peut rendre la manipulation difficile, surtout si les connecteurs sont fréquemment vissés et dévissés. Une solution simple et efficace consiste à ajouter une molette de serrage en plastique, imprimée en 3D. Cet accessoire améliore considérablement la prise en main et facilite les manipulations répétées.
Un mini projet DIY : la molette de serrage imprimée en 3D
Mon fils a conçu un fichier CAD pour cette molette, que j’ai pu imprimer sur une imprimante 3D.
Vous trouverez également d’autres variantes sur des plates-formes de partage comme Thingiverse
Retours d’expérience et conseils pratiques

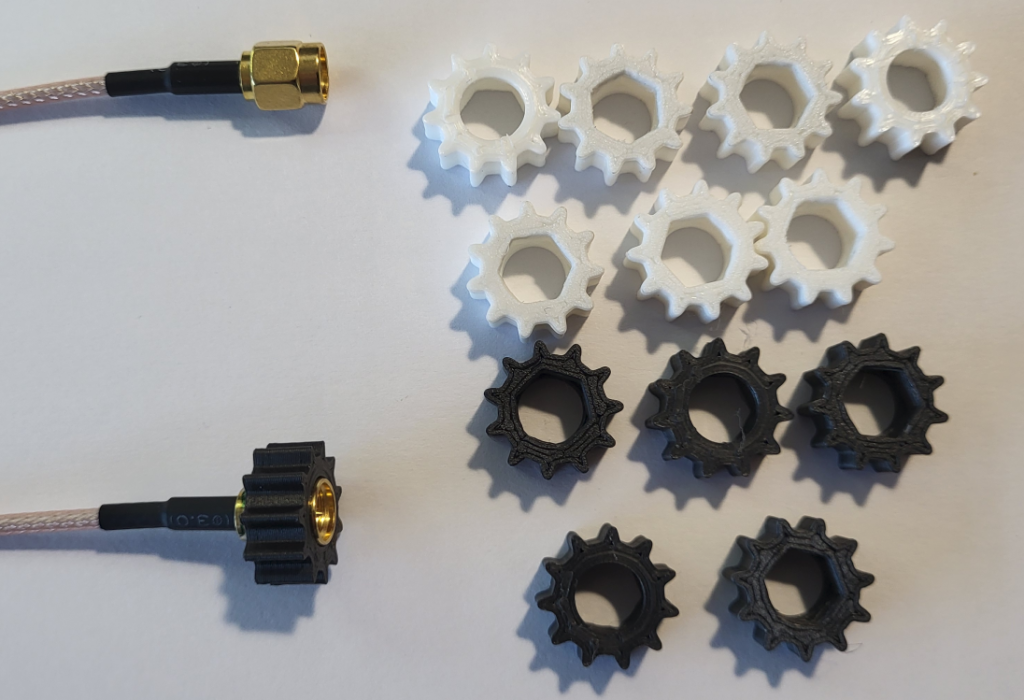

J’ai imprimé plusieurs exemplaires pour les distribuer au sein de notre club radio. Voici quelques observations utiles :
- Réglage du facteur d’échelle : J’ai dû ajuster le zoom à 103 % pour le filament PLA noir et 105 % pour le filament blanc, afin d’obtenir un ajustement parfait.
- Variabilité des connecteurs SMA : Tous les connecteurs ne sont pas identiques. Par exemple, les arêtes de l’hexagone peuvent être plus ou moins arrondies selon les modèles. Dans ce cas, deux options s’offrent à vous :
- Retoucher le fichier STL avant impression.
- Corriger manuellement la pièce imprimée à l’aide d’un cutter ou d’une lime, pour éviter de relancer une impression.
